基本信息

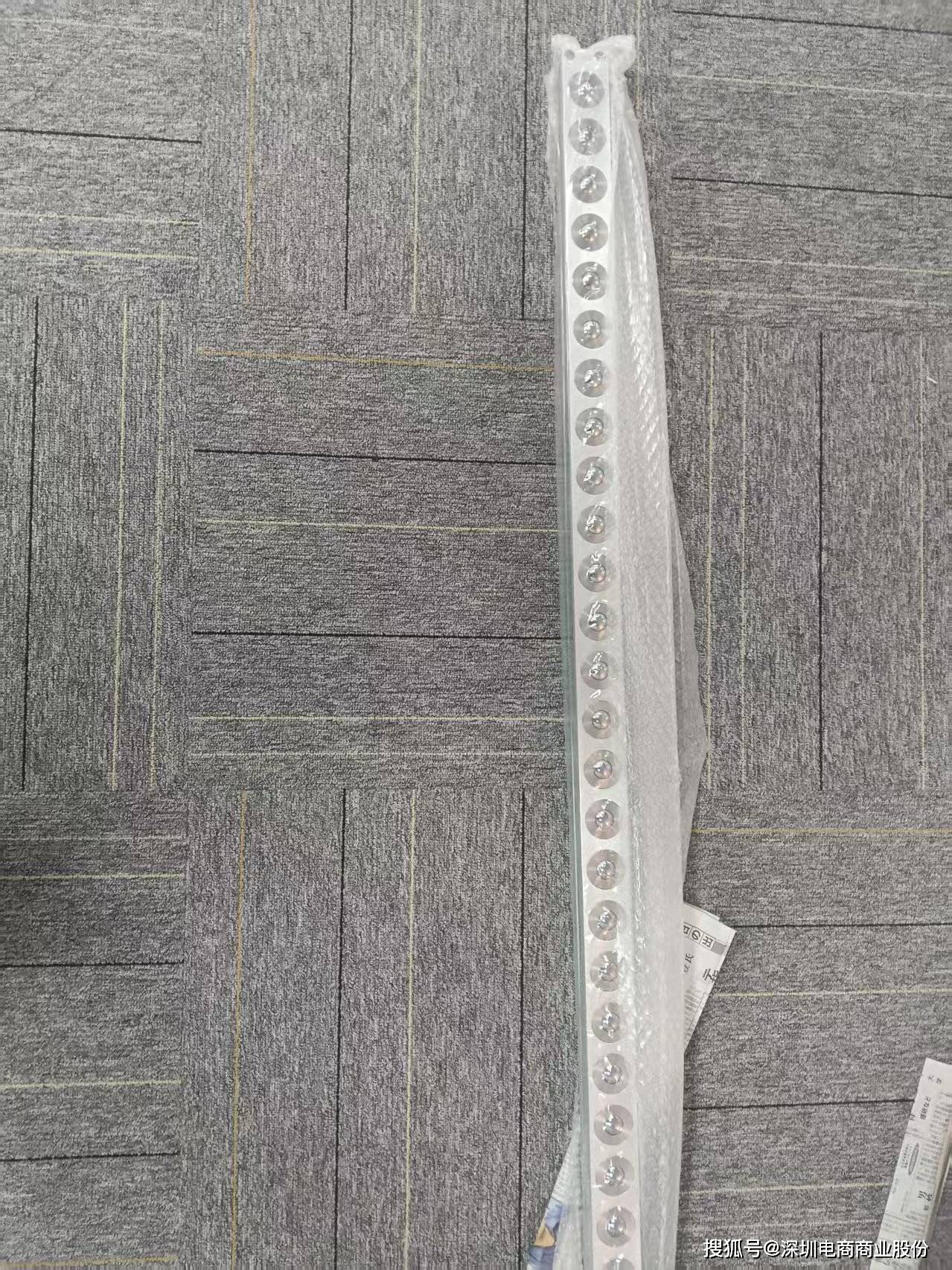

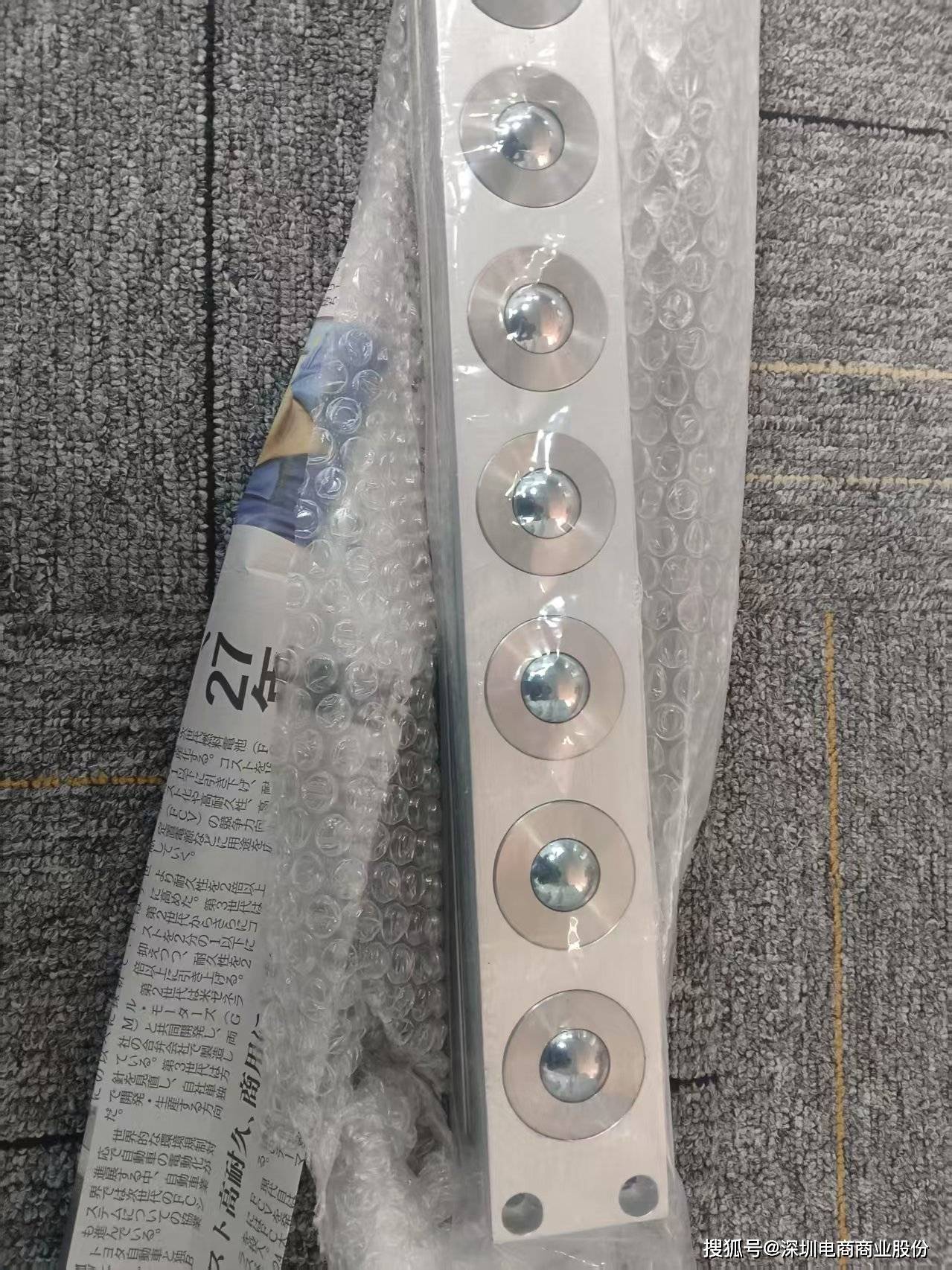

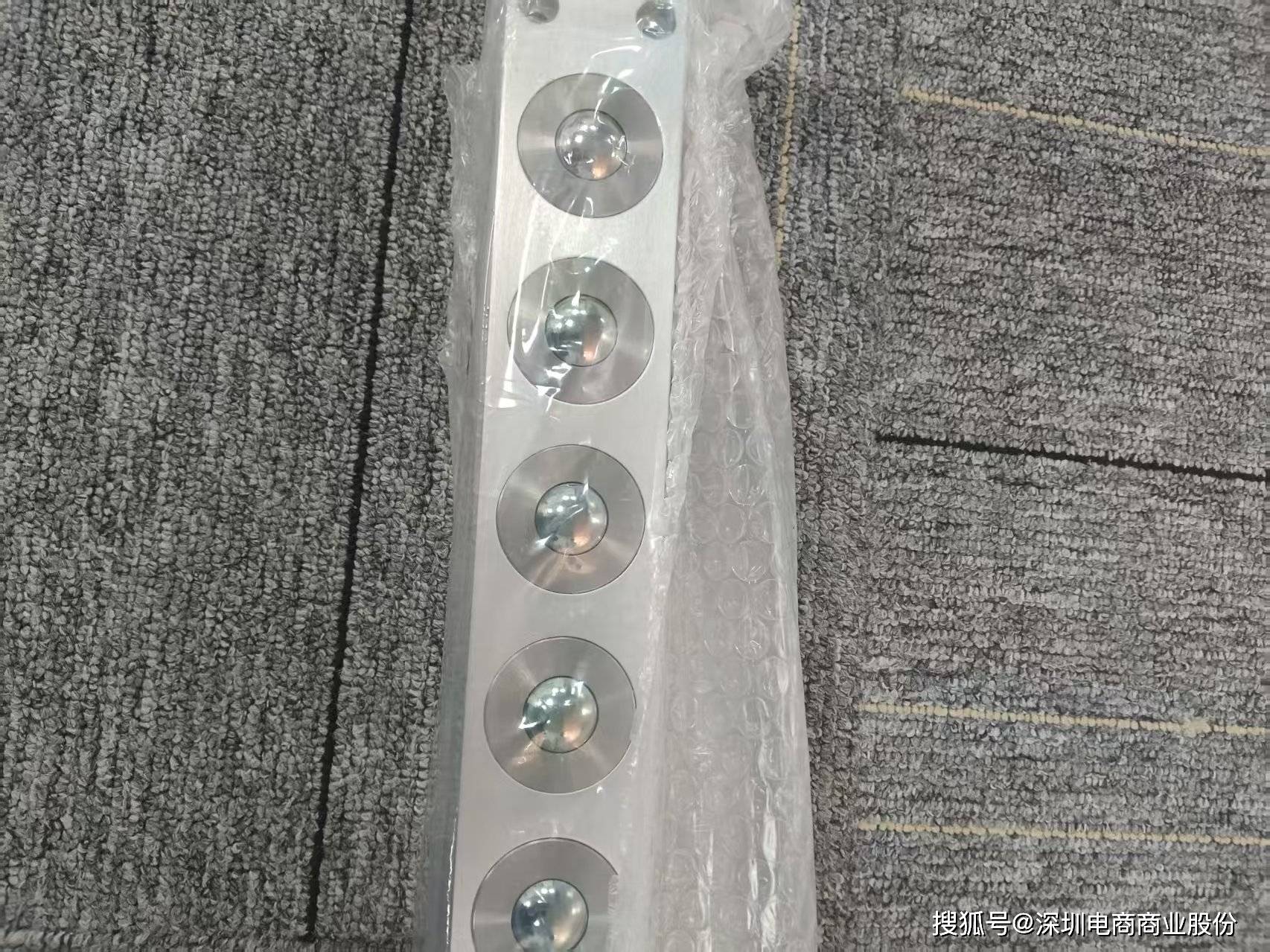

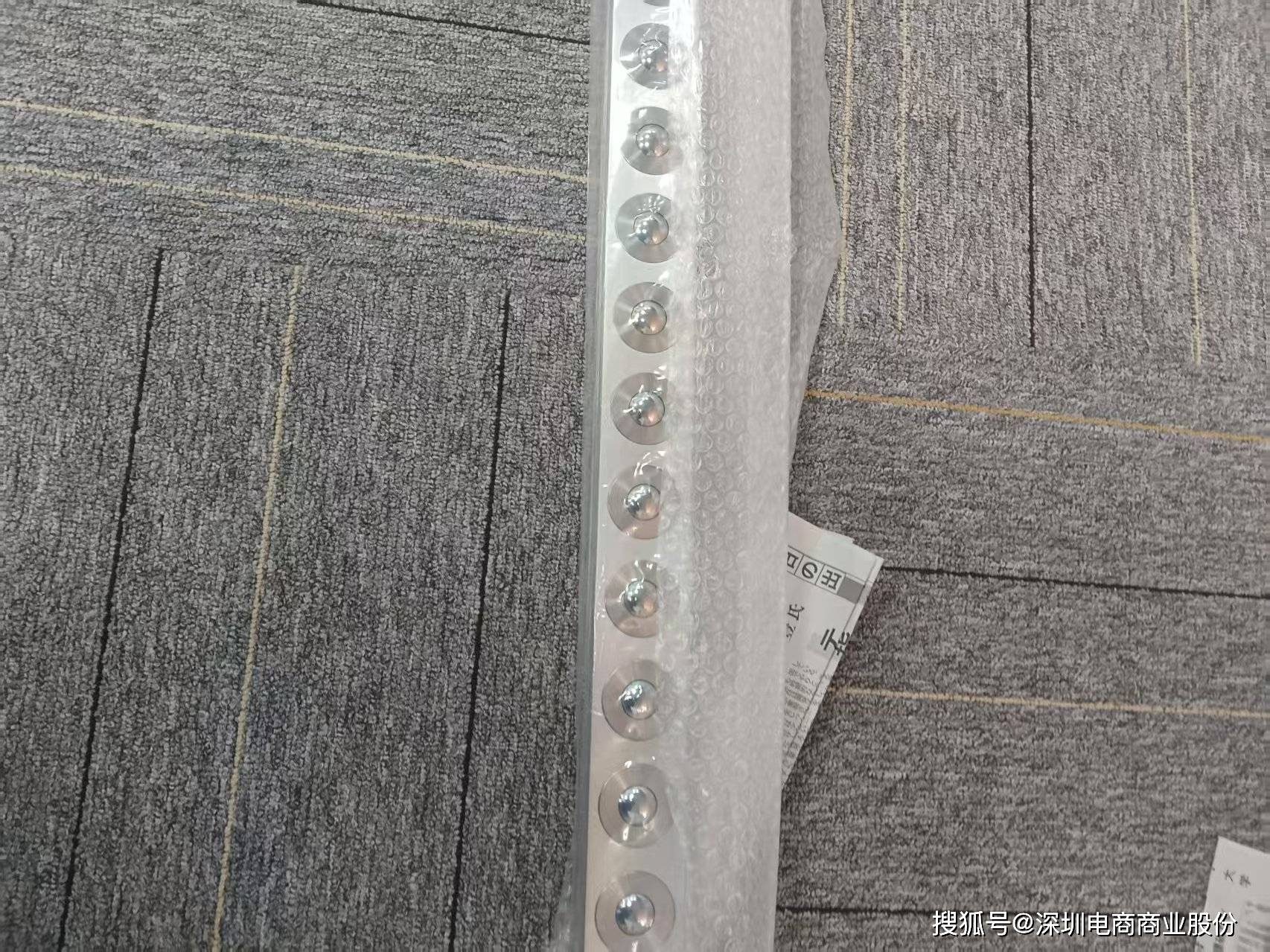

一個普通的萬向球，可以 360° 自由移動和定位。

【特點】

? 可用于防銹、防塵、耐熱、隔音等多種變體。

?內置氣缸將輸送物從臺面抬起，并360°自由移動定位的省力裝置。

? 如果是 1 噸的輸送物，它可以以大約 20 kgf 的起始摩擦阻力進行移動。

?機身由鋁制成，因此重量輕且防銹。

?根據工件的重量和尺寸以及要安裝的凹槽的寬度，產品陣容豐富。

[應用]

? 當您想移動通常就位的模具和夾具等重物時，例如設置和調整位置時，非常理想。

Plain Bear Lifter 是一種省力裝置，它允許內置活塞通過供應空氣來上升和提升工件，并且可以通過滑動普通熊 360 度自由移動。

當供應的空氣停止并且內部的空氣也被排出時，普通軸承（活塞）在工件的重量下下降，工件位于工作臺面上。

被叉車、升降機、起重機等放置在臺面上后，作員需要花費時間和精力來移動和定位它。

Plain Bear Lifter 與工件和球接觸，因此您可以用更少的時間和精力幫助減輕負擔。

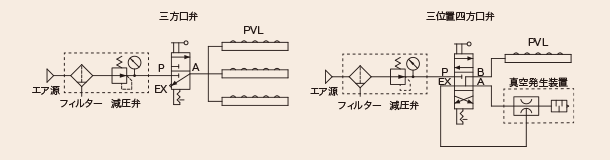

推薦電路

上升是通過氣壓進行的，下降是通過工件的自重進行的。 因此，下降時需要釋放氣缸中的空氣，因此請使用三通閥。

如果要強制降低氣缸，請使用真空發生器，如右圖所示。

• ※滾柱升降機不同，因為它們是雙作用的。

4mm 行程型

3mm 行程型

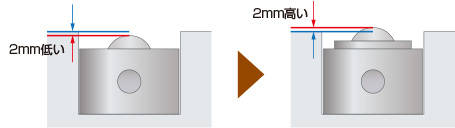

在預期成本上升的情況下安裝

在上升行程為 4 mm 的情況下，將球設置為球的頂點比滿足規格時的工作臺面低約 2 mm。

當提供空氣時，球的頂點應距工作臺面約 2 mm。

（上升行程為 3 mm 時，安裝位置比工作臺面低 1 mm。

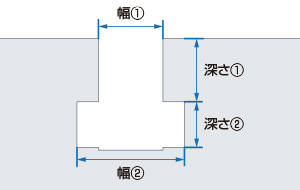

安裝 PVL-T 系列的 T 型槽經常出現在壓力機中。

普通的熊升降機是固定的或插入和拔出的。

由于 T 形槽的尺寸因機器而異，因此不僅需要圖紙，還需要實際測量。

我們還可以匹配標準產品的高度尺寸。

• ※請特別注意深度尺寸。
