激光譜線多層電介質膜平面反射鏡 / TFM

具有極高的反射率的多層電介質膜反射鏡。

由于具有高反射率，連續使用幾個反射鏡反射后，損失也很小，可以適用于激光光束的多次反射的光路中。

由于使用多層電介質膜，反射鏡面不易損傷，可以清潔。

使用吸收小的電介質膜，可以承受大功率激光的連續照射。

TFM共同指標

材質BK7

鍍膜多層電介質膜

入射角度45°±3°

基板面型精度λ/10、 光學研磨 (TFM-157)

平行度＜3′

表面質量10-5 (TFM-157: 40-20)

有效直徑外徑的90%

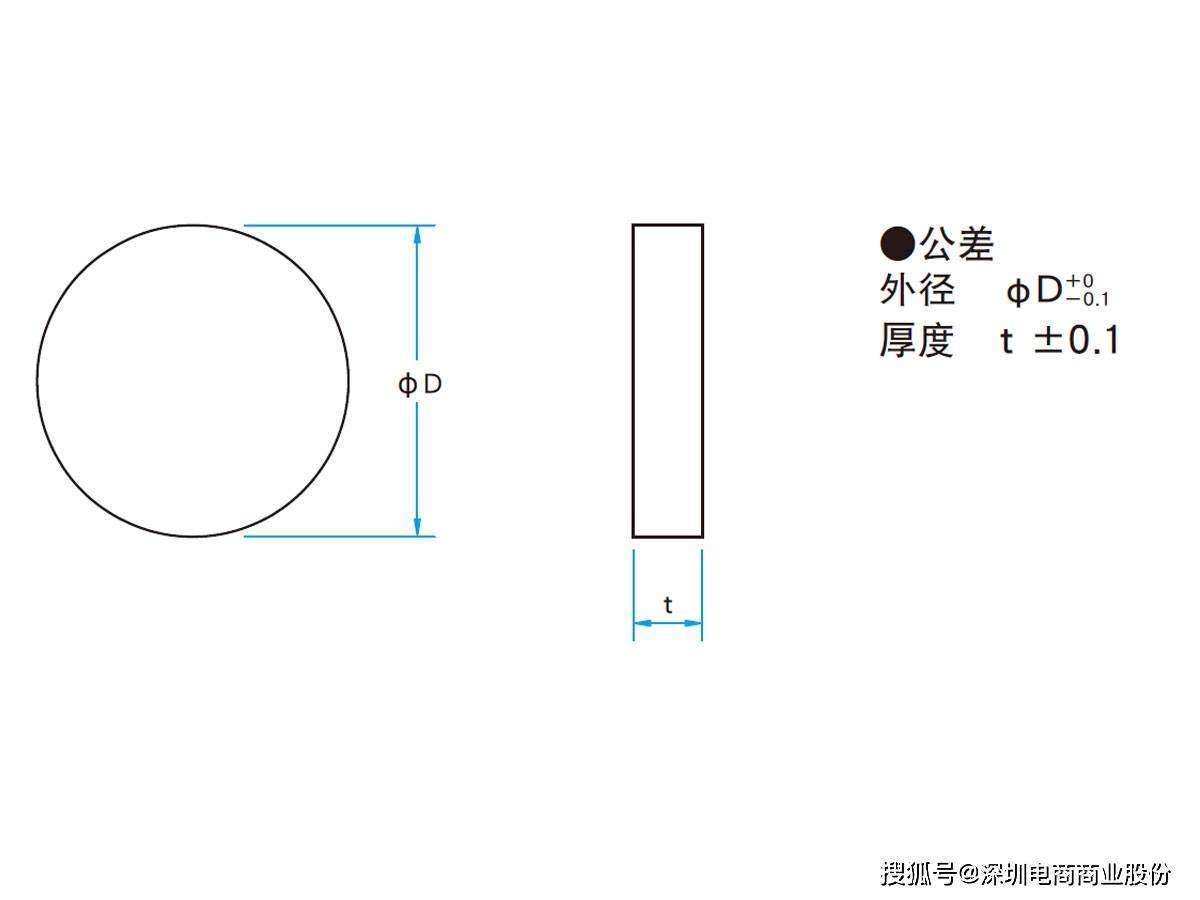

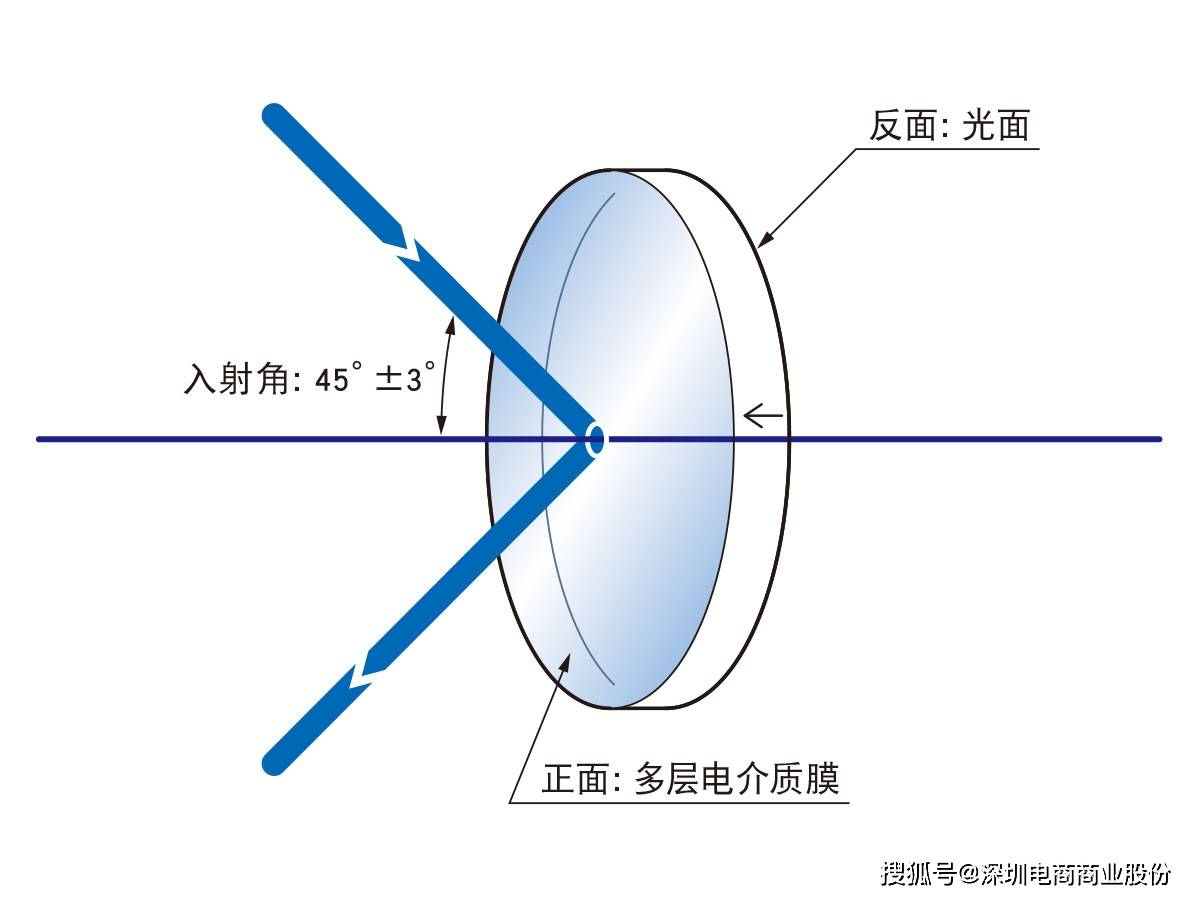

功能說明圖外形圖

型號 適用波長 外徑 φ D厚度 t反射率 激光損傷閾值※反面

TFM-30C03-157 157nm φ30mm 3mm ＞95.0％ 0.5J/cm2 拋光面

TFM-50C05-157 157nm φ50mm 5mm ＞95.0％ 0.5J/cm2 拋光面

TFM-25.4C05-193 193nm φ25.4mm 5mm ＞95.0％ 0.8J/cm2 拋光面

TFM-30C05-193 193nm φ30mm 5mm ＞95.0％ 0.8J/cm2 拋光面

TFM-50C08-193 193nm φ50mm 8mm ＞95.0％ 0.8J/cm2 拋光面

TFM-25.4C05-248 248.4nm φ25.4mm 5mm ＞99％ 2J/cm2 拋光面

TFM-30C05-248 248.4nm φ30mm 5mm ＞99％ 2J/cm2 拋光面

TFM-50C08-248 248.4nm φ50mm 8mm ＞99％ 2J/cm2 拋光面

TFM-25.4C05-266 266nm φ25.4mm 5mm ＞99.2％ 2J/cm2 拋光面

TFM-30C05-266 266nm φ30mm 5mm ＞99.2％ 2J/cm2 拋光面

TFM-50C08-266 266nm φ50mm 8mm ＞99.2％ 2J/cm2 拋光面

TFM-25.4C05-282 281.8nm φ25.4mm 5mm ＞99.3％ 2J/cm2 拋光面

TFM-30C05-282 281.8nm φ30mm 5mm ＞99.3％ 2J/cm2 拋光面

TFM-50C08-282 281.8nm φ50mm 8mm ＞99.3％ 2J/cm2 拋光面

TFM-25.4C05-308 308nm φ25.4mm 5mm ＞99.5％ 3J/cm2 拋光面

TFM-30C05-308 308nm φ30mm 5mm ＞99.5％ 3J/cm2 拋光面

TFM-50C08-308 308nm φ50mm 8mm ＞99.5％ 3J/cm2 拋光面

TFM-25.4C05-325/337 325～337nm φ25.4mm 5mm ＞99.5％ 3J/cm2 拋光面

TFM-30C05-325/337 325～337nm φ30mm 5mm ＞99.5％ 3J/cm2 拋光面

TFM-50C08-325/337 325～337nm φ50mm 8mm ＞99.5％ 3J/cm2 拋光面

TFM-25.4C05-352/355 352～355nm φ25.4mm 5mm ＞99.5％ 5J/cm2 拋光面

TFM-30C05-352/355 352～355nm φ30mm 5mm ＞99.5％ 5J/cm2 拋光面

TFM-50C08-352/355 352～355nm φ50mm 8mm ＞99.5％ 5J/cm2 拋光面

TFM-12.7C05-532 532nm φ12.7mm 5mm ＞99.5％ 8J/cm2 毛面

TFM-25C05-532 532nm φ25mm 5mm ＞99.5％ 8J/cm2 拋光面

TFM-25.4C05-532 532nm φ25.4mm 5mm ＞99.5％ 8J/cm2 拋光面

TFM-30C05-532 532nm φ30mm 5mm ＞99.5％ 8J/cm2 拋光面

TFM-40C06-532 532nm φ40mm 6mm ＞99.5％ 8J/cm2 研磨面

TFM-50C08-532 532nm φ50mm 8mm ＞99.5％ 8J/cm2 拋光面

TFM-50.8C08-532 532nm φ50.8mm 8mm ＞99.5％ 8J/cm2 拋光面

TFM-12.7C05-1064 1064nm φ12.7mm 5mm ＞99.5％ 20J/cm2 毛面

TFM-25.4C05-1064 1064nm φ25.4mm 5mm ＞99.5％ 20J/cm2 拋光面

TFM-30C05-1064 1064nm φ30mm 5mm ＞99.5％ 20J/cm2 拋光面

TFM-40C06-1064 1064nm φ40mm 6mm ＞99.5％ 20J/cm2 拋光面

TFM-50C08-1064 1064nm φ50mm 8mm ＞99.5％ 20J/cm2 拋光面

TFM-50.8C08-1064 1064nm φ50.8mm 8mm ＞99.5％ 20J/cm2 拋光面

※激光脈沖寬度10ns (TFM-157，TFM-193為20ns)，重復頻率20Hz
