● 配置簡單

●耐噪音運輸式測量儀

● 采樣頻率高達 10 kHz

- 通過堆疊輕松擴展至 16 個通道

* 無法連接到 PCD-400A/430A。

特點

用USB連接到電腦，即可進行測量的測量器。

通過堆疊型連接，可簡單地擴展到16個通道。

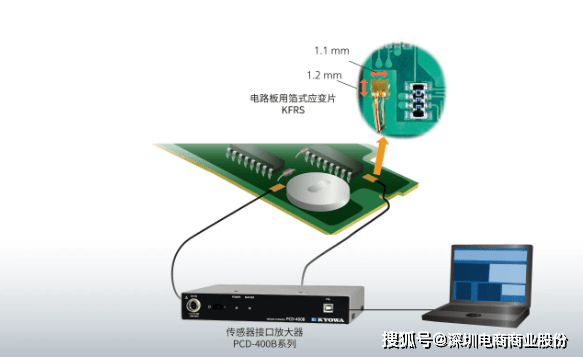

印刷電路板封裝時的應力測量

PCD-400B系列內置電橋電路，可用于構建結構簡單的測量系統。

另備有電路板應力測量專用軟件，從應變速度等的測量到報告生成均可輕松完成。

構成

■主機

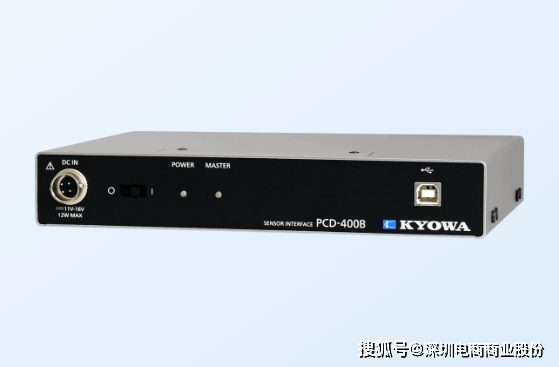

PCD-400B（應變測量、電壓測量）

PCD-430B（電壓測量）

■輸入適配器

應變片式傳感器用輸入適配器 UI-10A(對應TEDS）

應變片用輸入適配器 UI-11A(對應TEDS)

帶操作桿應變片用輸入適配器 UI-15A

單觸式應變片用輸入適配器 UI-16B

單觸式輸入適配器 UI-55A

電壓輸入適配器 UI-30A（僅PCD-430B）

備注

※不能連接PCD-400A, PCD-430A。

測量對象應變片、應變片式傳感器

輸入通道數4

輸入模式平衡差動輸入

同步運行*多可達4臺（16通道）

適合應變片電阻1/4橋法（雙線式、3線式）120Ω

半橋法，全橋法 120～1000Ω

輸入接頭D-sub 37針

電橋電源AC 2 Vrms

應變率2.00固定

平衡調整范圍電阻 ±2%（±10000×10-6應變量）或以內

容量 5000 pF或以內

平衡調整方式電阻 純電子式自動平衡方式

容量 CST方式（自動追蹤）

非線性±0.1%FS或以內

量程應變?yōu)?00，500，1k，2k，5k，10k，20k×10-6應變量

共7段

精度 ±0.5％FS或以內

響應頻率DC～200 Hz， 偏差±10％或以內

采樣頻率*高10 kHz（以10 kHz，可4臺16通道同步采樣）

低通濾波器2階Butterworth型

截止頻率　10，30，100Hz，以及FLAT共4段

截止點的振幅比　-3 ±1 dB

衰減特性 （-12±1）dB/oct.

AD分辨率24位

保存設置值量程及平衡調整值等均保存在非易失性內存中

TEDS能讀取TEDS傳感器的信息（輸入適配器 ：僅UI-10A，UI-11A）

具備寫入通道名稱的功能（當制造公司ID為共和時）

接口USB2.0（以High Speed為準，但USB3.0端口也能工作）

穩定度溫度　零點 ：±0.2×10-6應變量／℃或以內

靈敏度 ：±0.05%或以內

時間　零點 ：±0.5×10-6應變量/8h或以內

靈敏度 ：±0.15%/8h或以內

絕緣耐圧輸入和機箱之間 AC250 V，1分鐘

通道之間 AC250 V，1分鐘

使用溫度濕度范圍0～40℃，20%～85%（無結露現象）

抗振性±29.42 ｍ/s2（3 G），5～200Hz（各軸12周期，10分鐘／周期）

電源DC 11～16 V

接頭類型 ：RM12BRD-4PH

（HIROSE電機株式會社制造）

消耗電流0.7 A或以下（DC12 V)

0.6 A或以下（DC15 V)

外形尺寸210（W）×35（H）×157.5（D）mm（不含凸起部分）

重量約650 g

ComplianceDirective 2011/65/EU, (EU)2015/863 (10 restricted substances) (RoHS)Directive 2014/30/EU (EMC)

保護等級IP30 (JIS C 0920/IEC 60529)※連接快接型輸入適配器UI-55A時及未連接適配器時除外

標配件USB電纜 N-38（1 m）

接地線 P-72（5 m）

DVD(動態數據控制軟件DCS-100A)

選購件AC適配器 UNI360-1540-AC

USB電纜 N-39（2 m）

DC電源線 P- 76（2 m）

連接電纜 N-97（1 cm）

連接用接頭套件 ST-1B

應變片式傳感器用輸入適配器 UI-10A(對應TEDS）

應變片用輸入適配器 UI-11A(對應TEDS)

帶操作桿應變片用輸入適配器 UI-15A

單觸式應變片用輸入適配器 UI-16B

單觸式輸入適配器 UI-55A

數據分析軟件 DAS-200A
