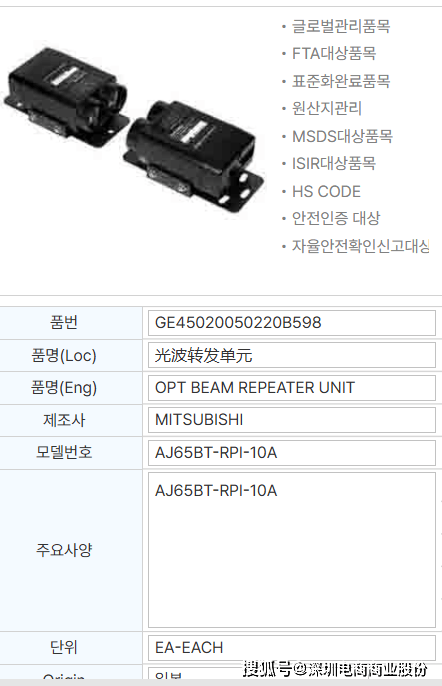

AJ65BT-RPI-10A是三菱電機推出的一款用于工業自動化領域的CC-Link中繼模塊，

以下將從其功能特性、技術參數、應用場景等維度展開介紹：

- **功能特性**

- **信號中繼**：作為紅外信號中繼模塊（發射器），能有效延長信號傳輸距離，解決因傳輸距離過長導致的信號衰減問題，確保CC-Link網絡中數據的穩定傳輸，比如在大型自動化生產線上，可將信號傳輸至更遠的設備終端。

- **多種傳輸速率支持**：支持156Kbps、625Kbps、2.5Mbps三種傳輸速率，用戶可根據實際應用場景和數據傳輸需求進行靈活選擇，以適應不同的通信要求。

- **靈活組網**：可與AJ65BT-RPI-10B等模塊配合使用，還能與AJ65SBT-RPT、AJ65SBT-RPS、AJ65SBT-RPG、AJ65FB-TAR-PH、AJ65BTS-RPH等模塊組合，實現多種組網方式，滿足復雜工業現場的網絡配置需求。

- **技術參數**

- **光學通信規格**：光學傳輸距離為0-100m，其中0-50m時全角為2°，50-100m時全角為1°；調制頻率方面，A模塊到B模塊為36±3MHz，B模塊到A模塊為44±2.5MHz；調制方式采用FSK。

- **CC-Link規格**：AJ65BT-RPI單獨使用時為2級，與AJ65SBT-RPT組合時為3級，與AJ65SBT-RPS、AJ65SBT-RPG、AJ65FB-TAR-PH、AJ65BTS-RPH其中之一組合時為2級；*大連接站數為64站；當使用監控功能時，占用1站。

- **電氣特性**：介電耐壓為所有直流外部端子與接地之間500V AC，持續1分鐘；絕緣電阻為所有直流外部端子與接地之間用500V DC絕緣電阻測試儀測量為10MΩ或更高；模塊電源電壓為20.4-26.4V DC，典型值24V DC時電流為137mA。

- **物理特性**：外形尺寸為高100.0mm、寬161.0mm、深57.5mm，重量約0.5kg。

- **應用場景**

- **汽車制造生產線**：在汽車生產車間，大量的機器人、自動化設備協同工作，AJ65BT-RPI-10A可保障各設備間的穩定通信，實現汽車零部件的**組裝、生產流程的高效管控。

- **電子設備制造車間**：電子設備制造過程中，需要對生產線上的貼片機、插件機、檢測設備等進行實時監控和數據傳輸，該模塊可確保數據快速、準確傳輸，提高生產效率和產品質量。

- **物流倉儲自動化系統**：在自動化立體倉庫、分揀系統中，用于連接各類倉儲設備、輸送線、分揀機器人等，實現貨物的高效存儲、分揀和配送，提升物流倉儲的自動化水平和管理效率。
