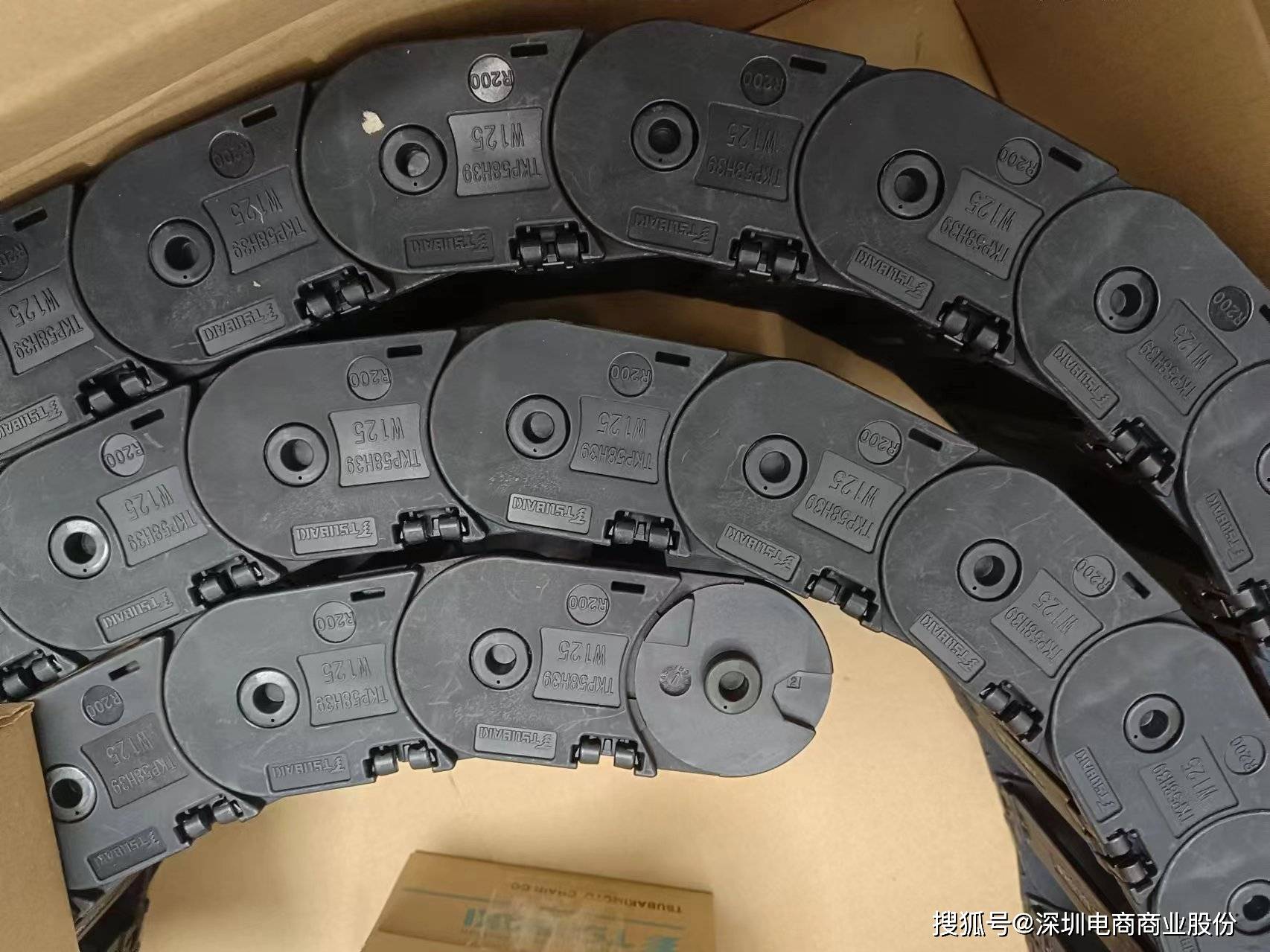

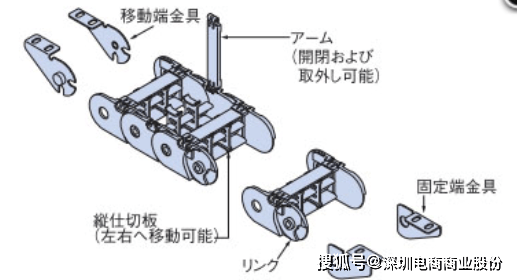

基本規格

*大移動行程 m4.5電纜/軟管*大外徑 mm35電纜/軟管*大質量 kg/m8*大移動速度 m/min　※1300可使用溫度范圍-40?C～80?C材質工程塑料（黑色）質量 kg/m1.6定尺鏈節數20

標注

1.設置支持滾子的場合為150m/min。

2.不可用于酸堿性環境。

特殊規格長跨距規格可提供旋轉規格可提供

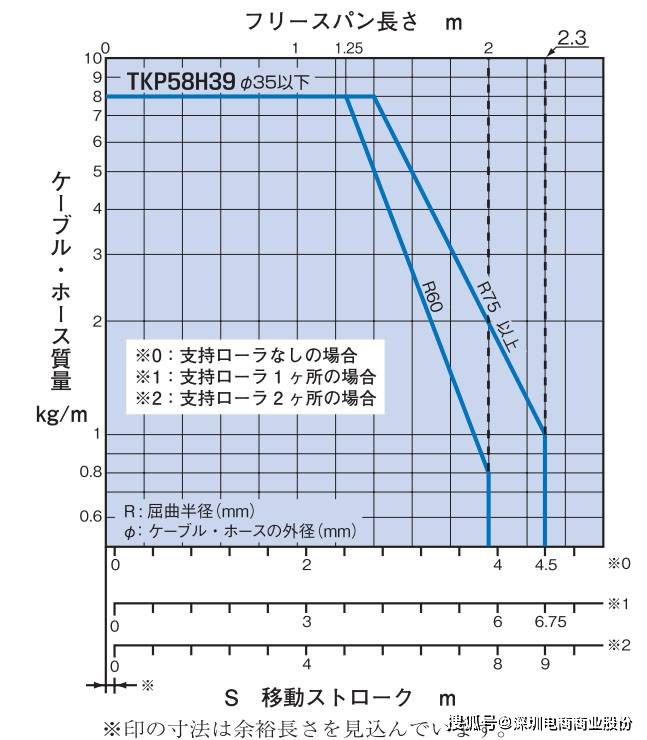

能力曲線圖

[點擊擴大]

?如超出設置兩處支持滾子的*大移動行程，則使用長行程滑行規格。

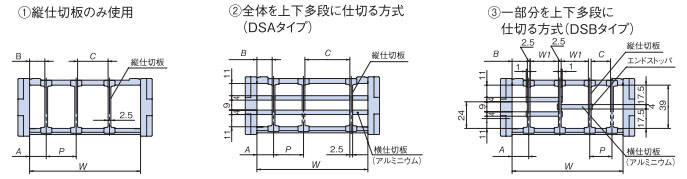

隔片

[點擊擴大]

A：豎隔片的中心與鏈節斷面的距離

B：豎隔片與鏈節的間隙

P：相鄰豎隔片的中心距離

C：相鄰豎隔片的間隙

豎隔片

[點擊擴大]

請使電纜/拖鏈與隔片或鏈節的間隙（d）為2mm以上，或電纜/軟管外徑×0.1倍，二者之間數值大的一方。

豎隔片型號類型固定方法A

mmB

mmP

mmC

mmW1

mm質量

g/個標準價格交貨期DXF圖形

三維CAD數據TKP58H39-ST滑動型滑動設置5～433.75～41.7510～1157.5～112.511 - W-13

(每1mm)4請咨詢請咨詢DXF?3DCAD橫隔片型號質量

g/個標準價格交貨期DXF圖形

三維CAD數據TKP58H39-HS504請咨詢請咨詢DXF?3DCAD帶端部止件的橫隔片型號隔片寬度（整數）標準價格交貨期DXF圖形

三維CAD數據TKP58H39-EHS□□□□：11～19請咨詢請咨詢DXF?3DCADTKP58H39-EHS△△△△：20～39請咨詢請咨詢TKP58H39-EHS▽▽▽▽：40～59請咨詢請咨詢TKP58H39-EHS××××：60～84請咨詢請咨詢TKP58H39-EHS○○○○：85～104請咨詢請咨詢

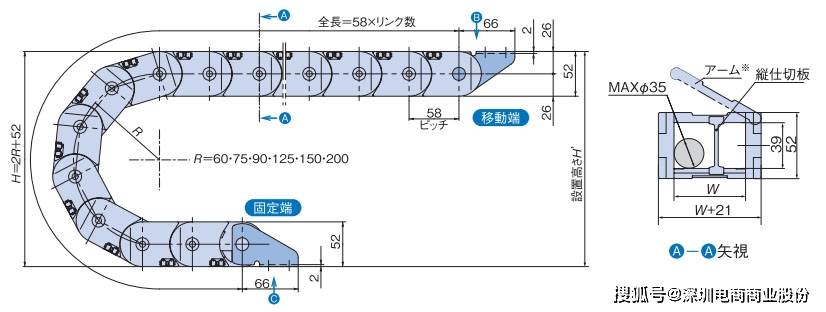

尺寸圖

[點擊擴大]

單位: mm節距

P內高內寬

W彎曲半徑

R設置高度

H'盈余長度

K58395090242～26258

標注

1.根據設置高度H尺寸設計，安裝。

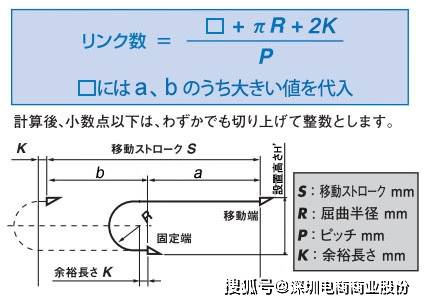

鏈節數的計算例

[點擊擴大]

固定端與移動端之間的距離

a mm

b mm

開始計算

鏈節數 =

安裝支架

[點擊擴大]

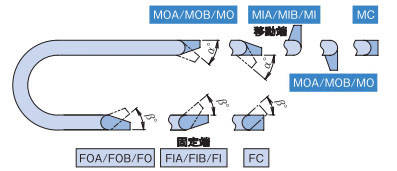

彎曲角度 ゜移動端側(α)0固定端側(β)67

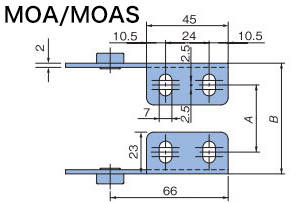

移動端分割型安裝支架

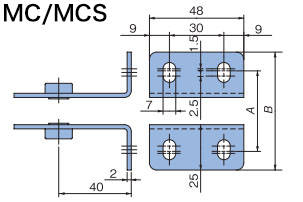

B箭頭圖 [點擊擴大]尺寸　mm型號材質質量　g/個標準價格交貨期A：37

B：61

TKP58H39-MOA鋼材（三價鉻鍍層）127請咨詢請咨詢TKP58H39-MOAS不銹鋼請咨詢請咨詢A：37

B：61

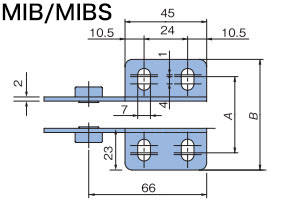

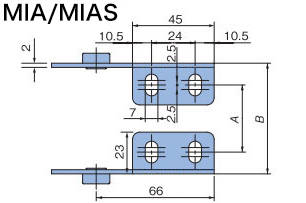

TKP58H39-MIA鋼材（三價鉻鍍層）127請咨詢請咨詢TKP58H39-MIAS不銹鋼請咨詢請咨詢A：83

B：103

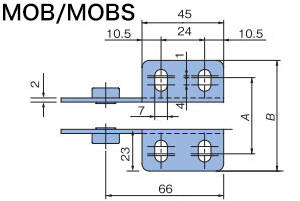

TKP58H39-MOB鋼材（三價鉻鍍層）127請咨詢請咨詢TKP58H39-MOBS不銹鋼請咨詢請咨詢A：83

B：103

TKP58H39-MIB鋼材（三價鉻鍍層）127請咨詢請咨詢TKP58H39-MIBS不銹鋼請咨詢請咨詢A：87

B：108

TKP58H39-MC鋼材（三價鉻鍍層）128請咨詢請咨詢TKP58H39-MCS不銹鋼請咨詢請咨詢移動端一體型安裝支架

B箭頭圖 [點擊擴大]尺寸　mm型號材質質量　g/個標準價格交貨期A：30

B：61

TKP58H39W50-MO鋼材（三價鉻鍍層）115請咨詢請咨詢TKP58H39W50-MOS不銹鋼請咨詢請咨詢A：30

B：61

TKP58H39W50-MI鋼材（三價鉻鍍層）115請咨詢請咨詢TKP58H39W50-MIS不銹鋼請咨詢請咨詢固定端分割型安裝支架

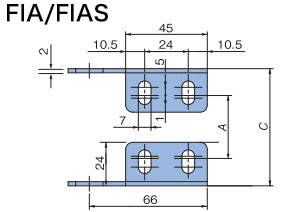

C箭頭圖 [點擊擴大]尺寸　mm型號材質質量　g/個標準價格交貨期A：37

C：67

TKP58H39-FOA鋼材（三價鉻鍍層）104請咨詢請咨詢TKP58H39-FOAS不銹鋼請咨詢請咨詢A：37

C：67

TKP58H39-FIA鋼材（三價鉻鍍層）104請咨詢請咨詢TKP58H39-FIAS不銹鋼請咨詢請咨詢A：83

C：110

TKP58H39-FOB鋼材（三價鉻鍍層）104請咨詢請咨詢TKP58H39-FOBS不銹鋼請咨詢請咨詢A：83

C：110

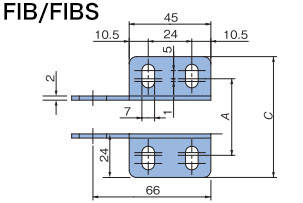

TKP58H39-FIB鋼材（三價鉻鍍層）104請咨詢請咨詢TKP58H39-FIBS不銹鋼請咨詢請咨詢A：87

B：108

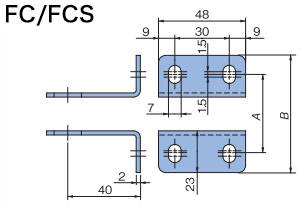

TKP58H39-FC鋼材（三價鉻鍍層）96請咨詢請咨詢TKP58H39-FCS不銹鋼請咨詢請咨詢固定端一體型安裝支架

C箭頭圖 [點擊擴大]尺寸　mm型號材質質量　g/個標準價格交貨期A：30

C：66

TKP58H39W50-FO鋼材（三價鉻鍍層）95請咨詢請咨詢TKP58H39W50-FOS不銹鋼請咨詢請咨詢A：30

C：66

TKP58H39W50-FI鋼材（三價鉻鍍層）95請咨詢請咨詢TKP58H39W50-FIS不銹鋼請咨詢請咨詢

?MOA，MIA, MOB，MIB 為共通部品，但 MOA/MIA， MOB/MIB的部品不同。 FOA, FIA, FOB，FIB 為共通品。

※點擊瀏覽電纜夾具等附件詳細
